Maximaler Scale-Realismus in ein paar kurzen Schritten

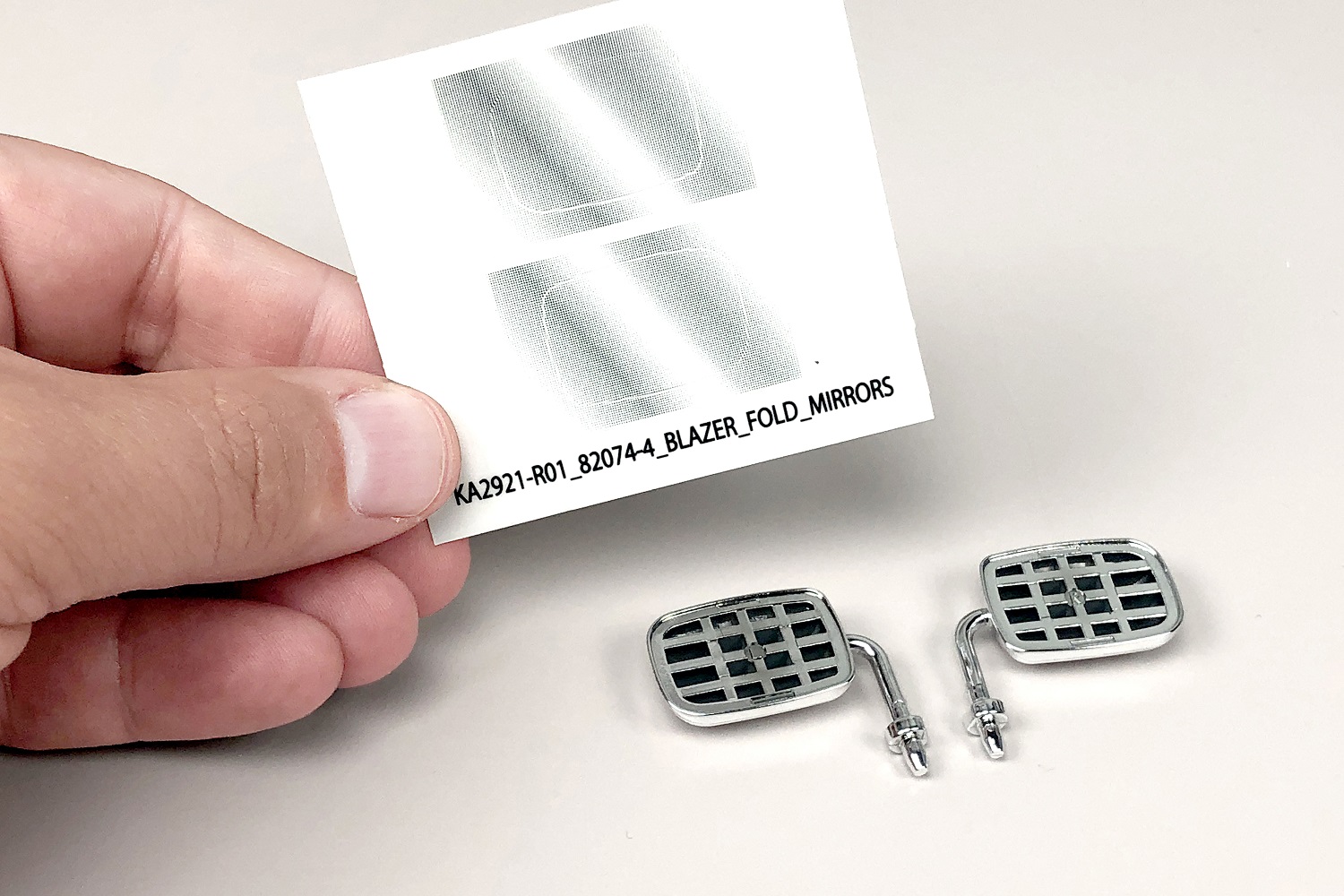

Wir beginnen mit den Spiegeln #8133X klappbaren Rückspiegeln. Der Satz enthält linke und rechte Spiegel, und sie klappen genau wie die Full-Size-Versionen.
Die serienmäßigen Blazer-Spiegel werden durch O-Ringe und Karosserie-Clips gehalten - ziehen Sie einfach die Clips ab und nehmen Sie die Spiegel aus der Karosserie. Bringen Sie vor der Montage die "Reflexions"-Aufkleber auf den Spiegeln an. Beachten Sie, dass die Spiegelform auf der "Arm"-Seite eine etwas flachere Kurve hat, und die Aufkleber sind entsprechend geformt. Der obere Aufkleber ist für den linken Spiegel, der untere für den rechten.
Entfernen Sie die alten Clips und Spiegel
Anbringen der Spiegelaufkleber Die Spiegel werden über drei Löcher an der Karosserie befestigt, von denen zwei bereits von den Serienspiegeln vorhanden sind. Die Anleitung enthält eine Schablone für die Platzierung des dritten Befestigungslochs. Richten Sie die Schablone über den vorhandenen Löchern aus und kleben Sie sie auf die Karosserie, dann fräsen Sie das dritte Loch. Die Traxxas #3433 Karosserie-Reibahle ist das ideale Werkzeug für diese Arbeit. Wenn Sie das Deluxe-Modell wünschen, #3433X ist die Version mit Aluminium-Griff.
Schneiden Sie die Schablone für die Löcher aus
Richten Sie die Schablone aus
Verwenden Sie eine Reibahle, um neue Löcher zu bohren Setzen Sie den Spiegel in den Sockel ein und befestigen Sie ihn mit der Halterung und den mitgelieferten Schrauben 2,5x8 mm an der Karosserie. Wiederholen Sie den Vorgang für die andere Seite.
Einsetzen des Spiegels
Ziehen Sie die Schrauben fest
Wiederholen Sie den Vorgang für die andere Seite Montage des Schiebebügels
Als nächstes können wir mit der #8138 die an der Stoßstange montiert wird. Hängen Sie einfach den oberen Teil des Schiebebügels über den oberen Teil der Stoßstange und schwenken Sie ihn in die richtige Position. Drehen Sie das Chassis um und montieren Sie die mitgelieferten 3x10 mm Schrauben durch den Schiebebügel in die Stoßstangenhalterung.
#Nr. 8138 Schiebestange
Schwenken Sie den Schiebebügel in die Position
Sichern Sie den Schiebebügel
Einbau der Lichter
Wir montieren Scheinwerfer, Begrenzungsleuchten und Rückleuchten in der Karosserie mit dem #8038 Blazer Light Kit mit beiliegendem LED-Beleuchtungsmodul, sowie acht Rock Lights in den Kotflügeln des Chassis mit dem #8026X Bausatz. Bevor die LEDs in die Karosserie eingebaut werden, wird das Beleuchtungsmodul auf dem Chassis montiert. Befestigen Sie das Modul an den Nasen im Chassis, stecken Sie es in den Fahrregler und führen Sie den Empfängerstecker des Moduls unter den Batterieträger und in die Empfängerbox.
Blazer LED-Licht-Bausatz
Rock-Licht-Bausatz
Installieren Sie das Beleuchtungsmodul Um die Scheinwerfer-LEDs zu installieren, entfernen Sie zunächst die Scheinwerferlinsenbaugruppe. Die Trägerplatte wird wiederverwendet. Jeder Scheinwerfer ist mit einem Reflektor ausgestattet. Die Reflektoren werden über Stifte, die in die Löcher neben dem quadratischen LED-Chip passen, an den Scheinwerferplatinen indexiert, und die Rückseite des Reflektors ist auf einer Seite erhöht, um Platz für die Schaltungskomponenten zu schaffen.
Entfernen Sie die Scheinwerferlinsenbaugruppe
LED-Scheinwerfer-Reflektor Legen Sie die LED-Platine zwischen die Linse und die Trägerplatte. Die Linse hat Zapfen, die mit der Platte fluchten.
Installieren Sie die LED-Leiterplatte
Richten Sie die Stifte aus Die LED-Scheinwerferbaugruppen werden auf die gleiche Weise eingebaut wie die unbeleuchteten Teile. Schieben Sie sie einfach in die Karosserie und befestigen Sie jeden Scheinwerfer mit einer 2,5x6 mm Schraube. Die Seitenmarkierungs- und Rücklicht-LEDs werden einfach in die vorhandenen Gehäuse eingesteckt, es ist kein Werkzeug oder Demontage erforderlich.
Die LED-Drähte werden in den Verteilerblock eingesteckt, der an einer Halterung hinter dem Türgriff auf der Fahrerseite montiert wird. Der Block und die Drähte sind farbcodiert, stecken Sie einfach die Drähte in die Öffnungen wie beschriftet. Die Halterung fängt die Drähte ein, so dass sie nicht herausgezogen werden können, also müssen Sie die Drähte in den Block stecken, bevor Sie den Block an der Halterung befestigen. Verwenden Sie die mitgelieferten Kabelbinder und Befestigungspunkte, um die Drähte zu sichern. Lassen Sie etwas Spielraum, damit die Karosserie nicht an den Anschlüssen zieht. Die Installation ist nun abgeschlossen - stecken Sie einfach den Stecker in das LED-Beleuchtungsmodul am Chassis, und die LEDs leuchten auf, wenn der Truck eingeschaltet wird.
Leuchten in den Verteilerblock einstecken
Beleuchtung an der Karosserie befestigen Jetzt werden die Felsenleuchten installiert, was eine schnelle und einfache Arbeit ist. Beginnen Sie damit, die Abdeckungen von den Rock-Light-Positionen in den Kotflügeln zu entfernen. Anschließend werden die Abdeckungen einfach durch die Rock Lights ersetzt. Die LED-Einheiten sind aneinandergereiht. Beginnen Sie einfach an der Position, die dem Geschwindigkeitsregler am nächsten ist, und gehen Sie um das Chassis herum. Verwenden Sie die beiliegenden Kabelbinder, um die Drähte zu befestigen, und lassen Sie dabei etwas Spielraum, um die Flexibilität des Chassis zu berücksichtigen.
Entfernen Sie alle Abdeckungen der Rückfahrscheinwerfer
Montieren Sie die Rock Lights Stecken Sie die Felsenlichter in das LED-Beleuchtungsmodul, und die Arbeit ist erledigt. Sie können das überschüssige Kabel bündeln oder um einen Schraubendreherschaft wickeln, um es wie gezeigt aufzuwickeln. Die Felsenlichter leuchten auf, wenn Sie den Truck einschalten. Beachten Sie, wie die Felsen Lichter vollständig beleuchten den Bereich unter dem Truck. Diese LEDs sind hell!
Stecken Sie die Felslichter in das Beleuchtungsmodul
Alle Lichter leuchten Das ist ein scharfer Chevy! Wir haben ein paar Logos aus dem #2514 Racing Sponsors Aufkleberbogen als letzten Schliff. Jetzt ist unser Blazer noch realistischer und bereit für alles, was um die nächste Ecke kommt - ob Tag oder Nacht.
