Verstärken Sie den Realismus an Ihrem TRX-4 Bronco oder Blazer
Die LED-Lichtleiste #8088 ist für den Einbau in die Stoßstange des TRX-4 Sport vorgesehen, kann aber leicht modifiziert werden, so dass sie in die Zubehörstoßstange für Bronco und Blazer passt.
Erste Schritte
| Teileliste |
Schritt 1: Entfernen Sie das obere Rohr vom Schiebebügel, indem Sie die beiden Schrauben herausnehmen, die es festhalten.
Schritt 2: Bohren Sie die Befestigungslöcher in die Lichtleiste. Verwenden Sie dabei die Verstärkungsrippe als Führung, um sicherzustellen, dass sich die Befestigungslöcher auf jeder Seite an der gleichen Stelle befinden. Mit einem 3/32"-Bohrer haben die Löcher die richtige Größe, damit sich die Befestigungsschrauben selbst einschrauben können. Um zu verhindern, dass der Bit zu tief bohrt, wickeln Sie Klebeband als Tiefenmessgerät um ihn. Die Befestigungslöcher müssen nur 5 mm tief sein.
Verwenden Sie die Verstärkungsrippe als Führung für die Platzierung der Löcher
Verwenden Sie einen 3/32"-Bohrer mit einem Klebeband als Tiefenmessgerät Schritt 3: Schneiden Sie die Befestigungslaschen von der Lichtleiste ab. Ein Bündigschneider ist das beste Werkzeug für diese Arbeit. Tragen Sie eine Schutzbrille und gehen Sie beim Abschneiden der Laschen vorsichtig vor. Die Schnittkanten werden nach dem Einbau der Lichtleiste nicht mehr sichtbar sein, aber Sie können die Seiten glatt schleifen, wenn Sie möchten.
Verwenden Sie einen Seitenschneider, um die Laschen zu beschneiden.

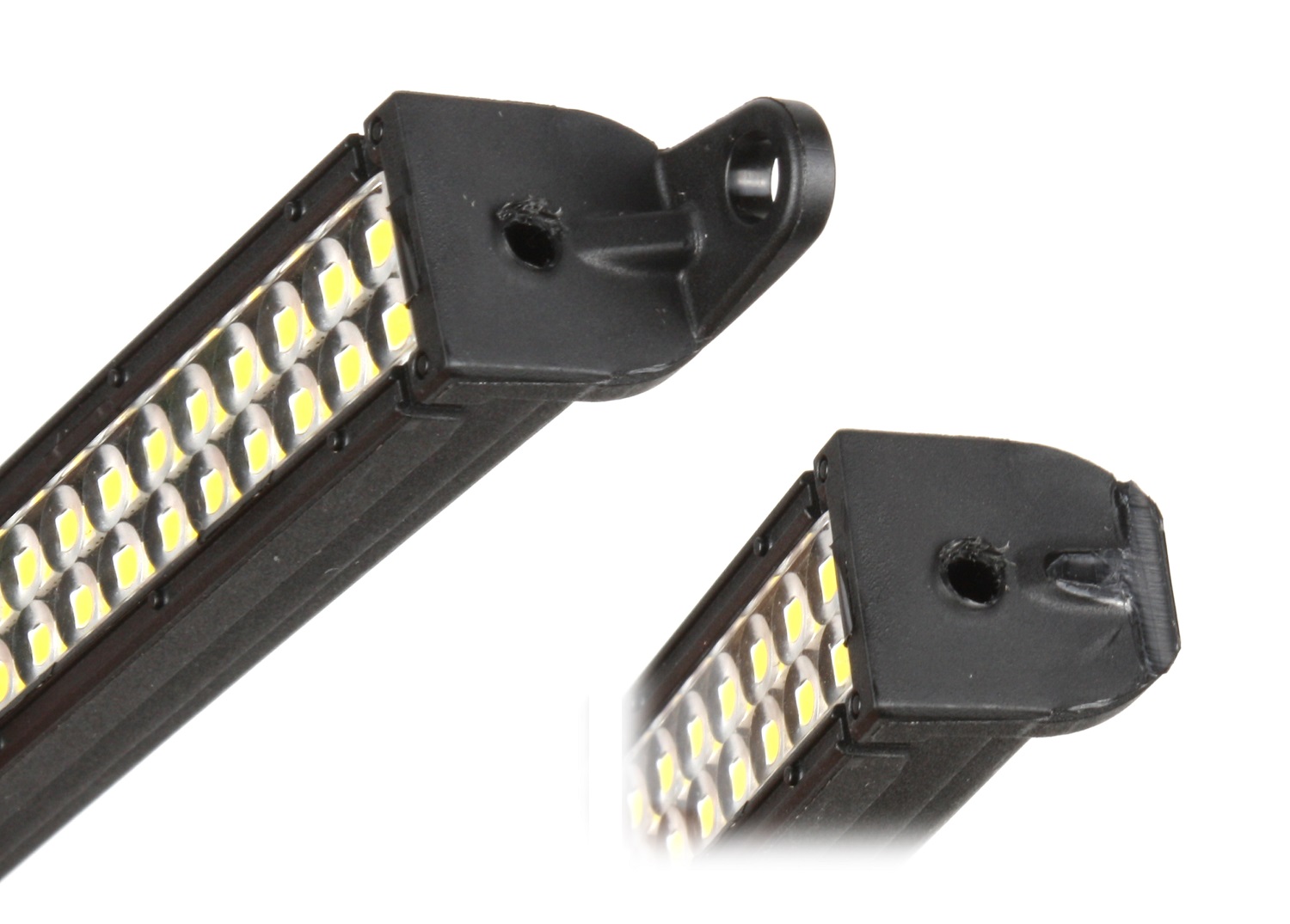

Trimmen Sie die Laschen bündig mit den Enden des Gehäuses Schritt 4: Installieren Sie die Lichtleiste anstelle des in Schritt 1 entfernten Rohrs, indem Sie die Hardware des Rohrs verwenden. Positionieren Sie die Lichtleiste so, dass die Drähte auf der linken Seite des Chassis liegen, wenn die Schiebestange montiert ist. Ziehen Sie die Schrauben fest genug an, damit die Leuchte an Ort und Stelle bleibt, aber immer noch neu positioniert werden kann, um den Lichtstrahl auszurichten, wenn Sie auf dem Trail unterwegs sind.
Die Schiebebügel/Licht-Kombination ist bereit für die Montage an der Stoßstange Schritt 5: Montieren Sie den Schiebebügel anhand der mitgelieferten Anleitung an der Stoßstange. Hängen Sie den Schiebebügel einfach über die Stoßstange und montieren Sie dann die beiden mitgelieferten Schrauben, die in die Vorsprünge unter der Stoßstange gehen.
Zwei Schrauben sind alles, was Sie brauchen
Jetzt müssen wir es nur noch einstecken Einschalten des Beleuchtungsmoduls
Wenn Ihr TRX-4 nicht bereits mit einem Beleuchtungssatz ausgestattet ist, benötigen Sie das LED-Beleuchtungsmodul #8028, um den Lichtbalken #8088 mit Strom zu versorgen. Das Modul ist ein wasserdichtes, geregeltes Netzteil, das 3 Volt bei 0,5 Ampere liefert, damit Ihre LED-Leuchten gleichmäßig und mit voller Leistung leuchten, egal wie hart der Rest Ihrer elektronischen Ausrüstung arbeitet. Das Beleuchtungsmodul ist sowohl separat als auch als Teil der kompletten LED-Beleuchtungssätze für den Bronco und Blazer
Schritt 6: Verlegen Sie die Drähte entlang des Chassis zum Beleuchtungsmodul und achten Sie darauf, dass Sie die Drähte hinter der Karosserie eintauchen, damit die Karosserie beim Einbau nicht an den Drähten zieht. Wir haben die Drähte durch den Clip geführt, der die Motorkabel hält, dann hinter den Geschwindigkeitsregler und unter dessen Befestigungslasche und unter das Beleuchtungsmodul.
Lassen Sie Spielraum für die Karosserie, damit sie hinter den Stoßfänger passt.
Verlegen Sie die Drähte zum Beleuchtungsmodul Schritt 7: Stecken Sie den zweiadrigen Stecker der Lichtleiste in das Beleuchtungsmodul (Sie können ein beliebiges Stiftpaar verwenden). Wenn Sie Ihren Truck einschalten, schaltet sich der Lichtbalken im Abblendlichtmodus ein. Um den Fernlichtmodus zu aktivieren, stecken Sie sowohl den einadrigen als auch den zweiadrigen Stecker ein.
Der Zwei-Draht-Stecker versorgt das Licht
Einstecken der Lichtleiste
3-in-1-Kabelbaum

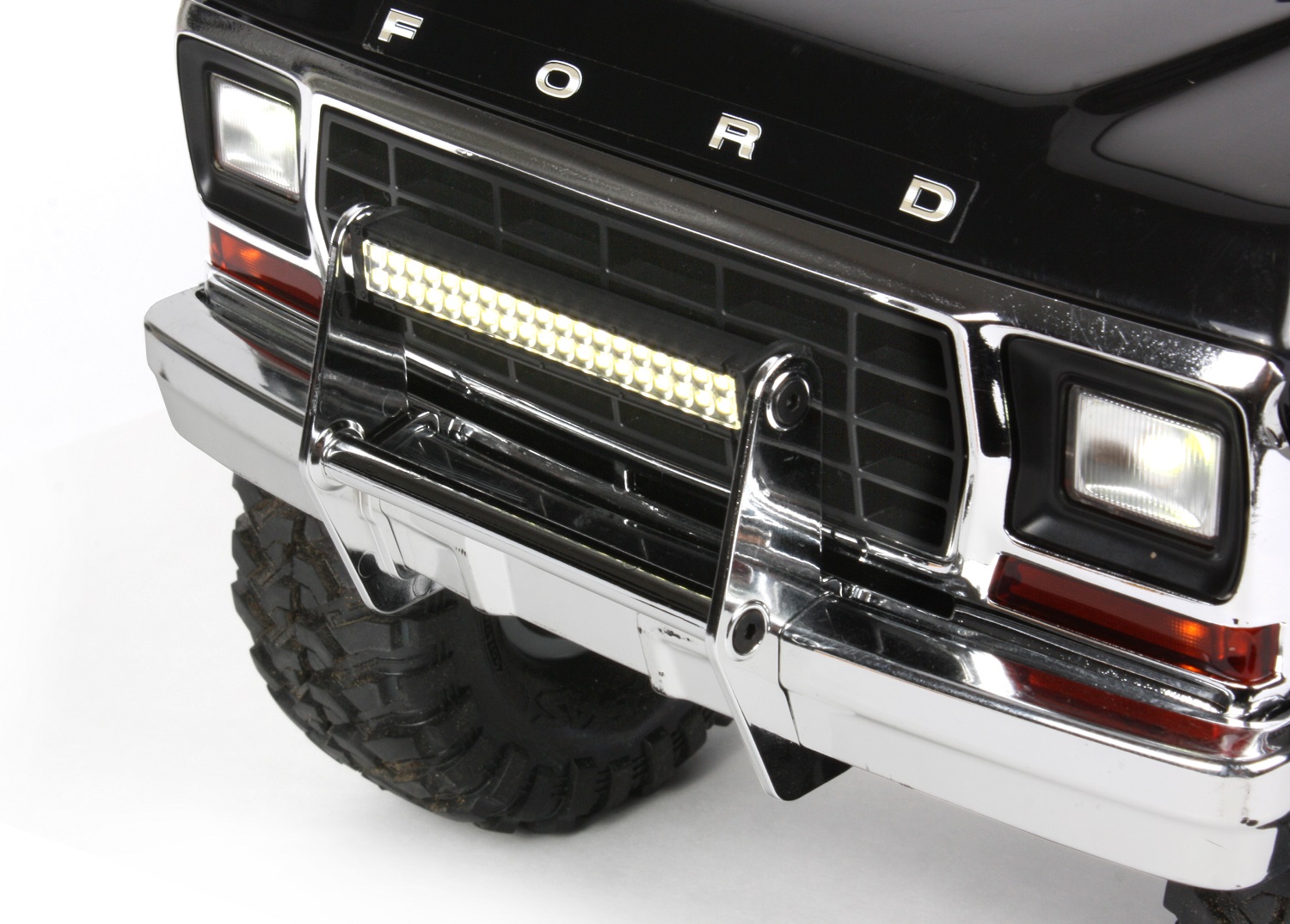

Installieren Sie eine Batterie, schalten Sie ein und bewundern Sie Ihren neuen Lichtbalken. Unser Bronco hat auch das LED-Licht-Set #8035 installiert. Wie wäre es mit zwei Lichtbalken?

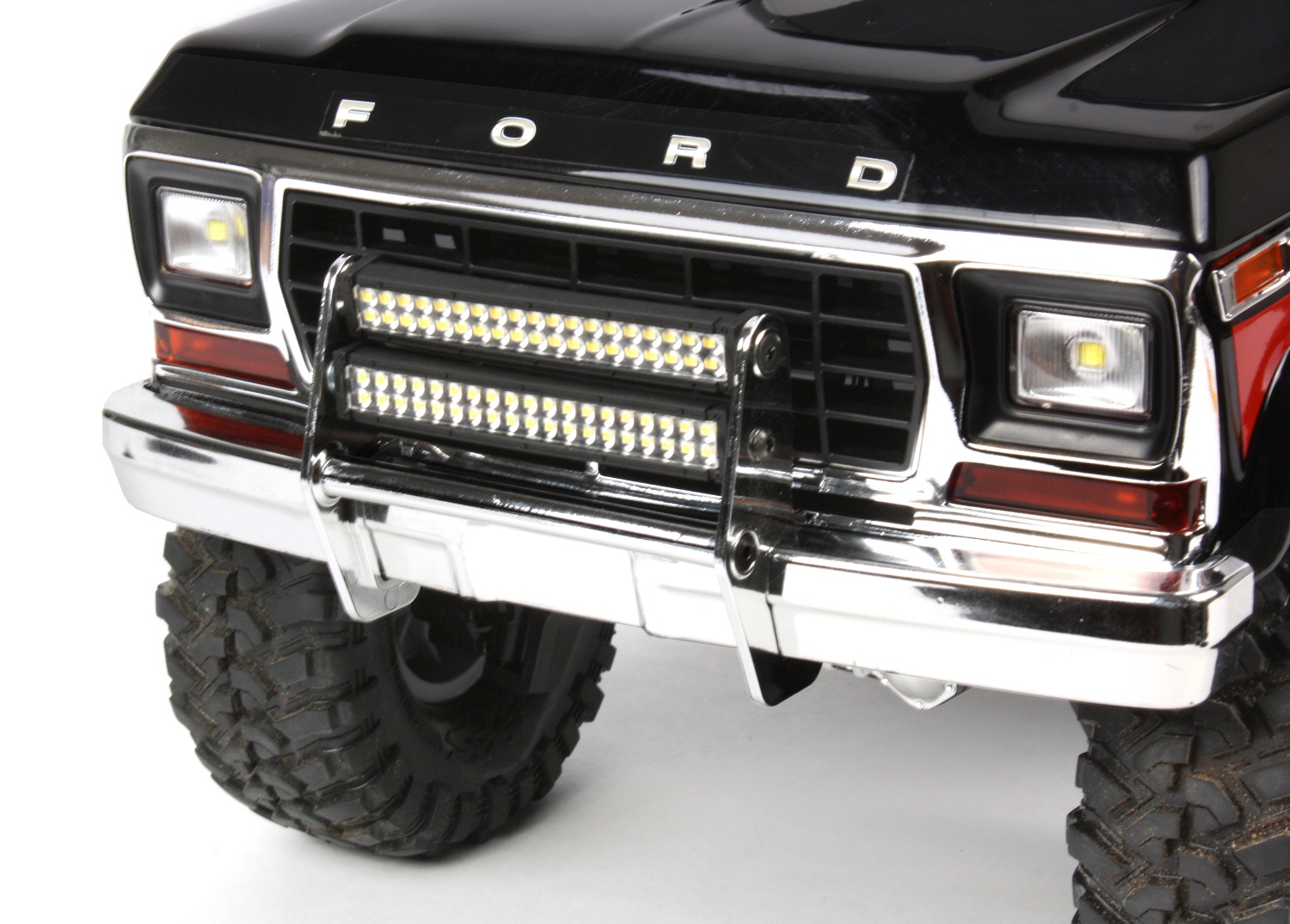

Wir haben uns gefragt, wie eine Kombination aus zwei Stangen aussehen würde, also haben wir es ausprobiert. Das untere Rohr des Schiebebügels durch einen zweiten Lichtbalken zu ersetzen, war keine Option, da es mit der Stoßstange kollidierte, also bohrten wir einen neuen Satz Befestigungslöcher in die Seitenplatten. Um sicherzustellen, dass die Befestigungslöcher für den zweiten Lichtbalken fluchten, schraubten wir die Seitenplatten zusammen und bohrten beide Platten gleichzeitig. Bei der Montage der Lichtleiste an der flachen Stelle der Platte blieb ein Spalt von ca. 1,5 mm. Wir montierten zwei Unterlegscheiben 3x7 mm (#2756) auf jeder Seite, um den Abstand auszugleichen, und verwendeten 3x6-mm-Schrauben (#2575) um die Leuchte zu montieren.
Schrauben Sie die Platten zusammen und bohren Sie ein Loch
Unterlegscheiben zum Ausfüllen der Lücke verwenden Das ist das Ende unseres Baus. Wir sind bereit, auf den Weg zu gehen und die Nacht zu erhellen. Ein Lichtbalken ist großartig, aber der zweite Lichtbalken erhellt selbst die dunkelsten Wege.
